在Word中绘图
缪陈海
使用Word作文档时,经常需要用到其绘图功能,这里介绍几种在Word中绘图的方法,希望对大家有所帮助。
一、使用Word本身的绘图功能。
首先必须打开“绘图”工具栏:选取“视图”中“工具栏”内的“绘图”,或单击“绘图”按钮,使绘图工具中各种功能的图标出现在编辑屏幕的下方。此后,便可用图标中所示的各种功能进行作图。这一方法虽然能完成大部分的绘图功能,但在给图形配上文字时却有不足之处:每次插入的只能是一个文本行,即每次只能在同一行上插入文字,而对文字高度稍有不同,或在同一行字型号有变化的情况下就无法办到了,这给一些复杂图形的标注带来了困难。
二、用Word所提供的另一作图工具MicrosoftDrawing。
首先,在文档适当的位置,根据图形的大小,插入一个“图文框”,并把光标放在“图文框”的左上角,再点击“插入(I)”菜单中的“对象(O)”命令,在“对象类型(O)”的对话框中选择“MicrosoftDrawing”选项,或单击插入工具栏上的“插入图形对象”按钮,就可进入“MicrosoftDrawing”的绘图窗口。此窗口提供了“椭圆”、“矩形”、“圆弧”、“直线”等基本图形的绘图工具以及“调角板”、“文字”等辅助绘图工具,用户可根据需要加以选用。作图工作完成后,有两种方法可返回文档:
1、可按“Alt+F4”或选择“文件”菜单中的“返回到文档”,对是否更新当前文档的对话框予以确认后,便可把所作图插入到先前选定的图文框中,用这种方法退出,返回后图文框中的图形周围会有较大的空白,需进行再编辑;
2、选择“工具框”中的“剪刀”,将所绘的图形选上,再选择“编辑”菜单中的“剪切”,将图形剪切到Windows的公共信息交换区——剪贴板,再关闭MicrosoftDrawing,返回后,打开“编辑”菜单中的“粘贴”,即可在文档中插入所绘图形。用这种方法,可以满足绝大多数图形的作图需要。但美中不足的是这种绘图工具没有提供“橡皮”,一旦在绘图过程中不小心发生了错误,或想把一个图形部分抹去,以达到特殊的效果,它就显示得无能为力了。
三、用Windows的绘图工具“画笔”作图。
这种方法的使用步骤与方法二相似:首先定好“图文框”,再打开“插入(I)”菜单中的“对象(O)”对话框后,在“对象类型(O)”中选择“画笔图片”,予以确定后,编辑屏幕便变为我们所熟悉的Windows画笔的作图屏幕,这时,就可以利用“画笔”中所提供的强大的作图功能作出自己满意的图形。图形绘好后的操作步骤与方法二完全相同,在此不再重述。“画笔”在作用方面克服了以上两种方法的不足:可以在图形的任意位置、用任意字体、任意字型号给图形予以标注;也可在绘图出现失误时,用画笔所提供的“橡皮”工具予以擦除;特别是对一些精细的图形,用“查看”菜单中的“放大”命令,将比其他两种方法更胜一筹。
第2、3种方法,图形是以“图文框”的形式插入到文档中的,所以,如果图形在大小上与原先的版面不协调,可用鼠标单击图形中的任意位置,选中该图文框,将鼠标放在图形周围的八个控制点上拖曳,进行图形的缩放;按下“Shift”键,再用鼠标拖曳八个控制点,可对图形进行剪切,以达到满意的效果。
word里如何制图
1、打开需要编辑的word文档,选择插入工具;
2、选择形状工具,在下拉列表中选择新建绘图画布工具;
3、在新建的画布上进行画图即可;
4、画布大小的调整;
5、绘制各种不同的形状及颜色的使用;
6、对绘制的图形添加特效即可完成。
用word怎么画图
方法/步骤

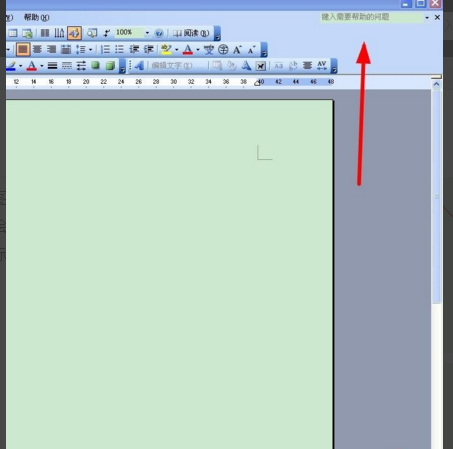

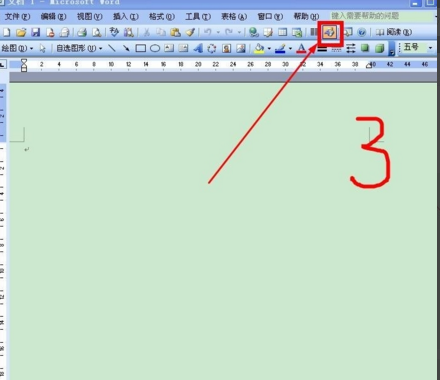

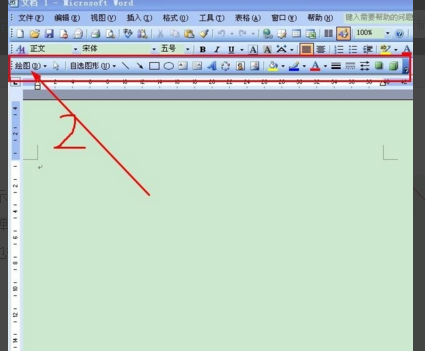

1,首先打开Word ,用右键单击图示1空白处,就会弹出菜单,选择“绘图”就会弹出图示2的工具栏,或者单击图示3的图标也行。

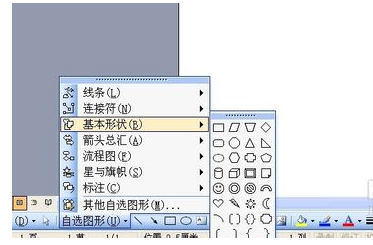

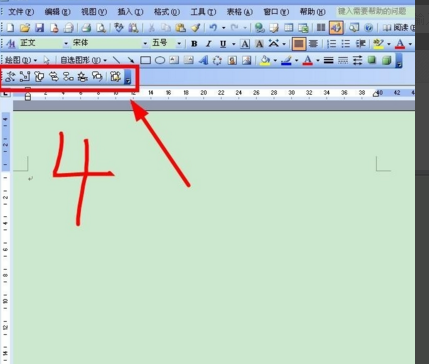

2,接着就单击“自选图形”会弹出菜单,把鼠标放在“自选图形”与菜单之间的“省略号”处会浮现“拖动可使此菜单浮动”的字样,按住鼠标左键拖到下方即可分离出来。分离出来之后把它拖到工具栏上面去,如图示4所示。

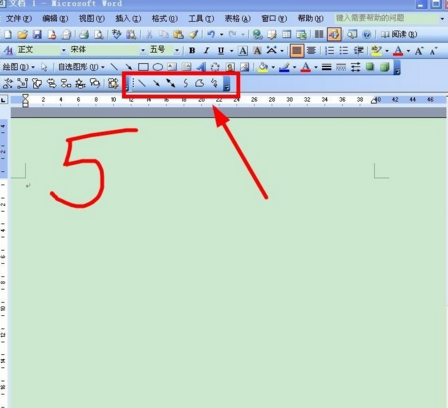

3,单击“自选图形”的任意一个图标就会弹出相应的菜单,可以进行上面同样的操作再拖动出来,再拖到工具栏处,例如“线条”,如图5所示。

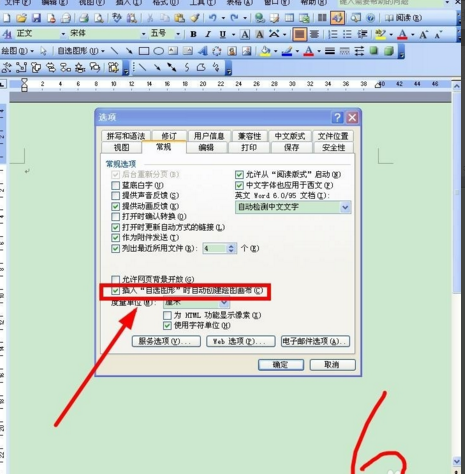

4,接下来就可以画图了,不过有“画布”很麻烦,我们可以进入“工具栏”——”选项“——“常规”——取消勾选画布,如图6所示。这样,画图就不会出现画布了。

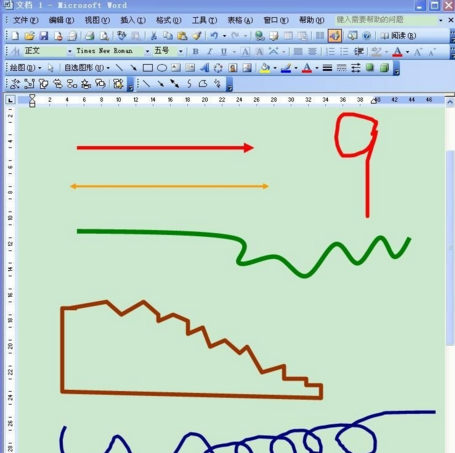

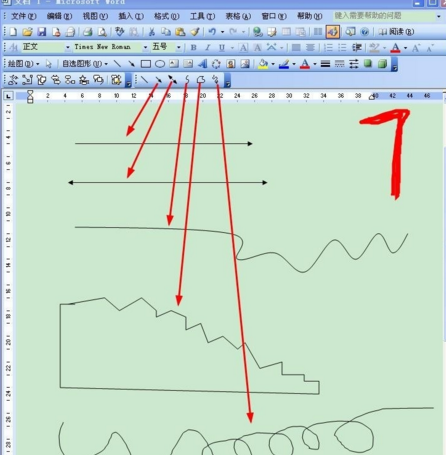

5,开始画图,随意单击任何一个你想要的图形再在下面画图即可,如图7所示箭头所指就是相应的图形。

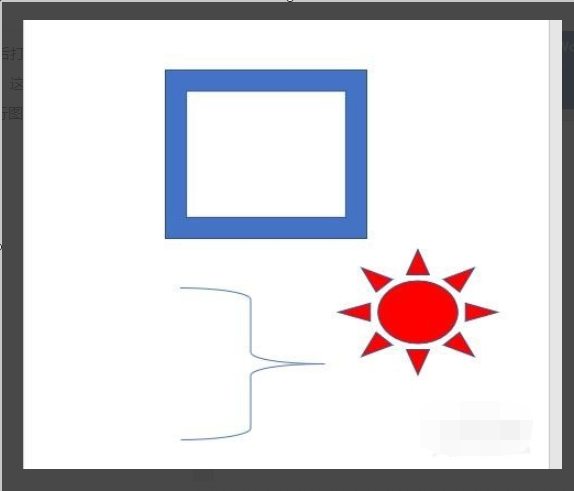

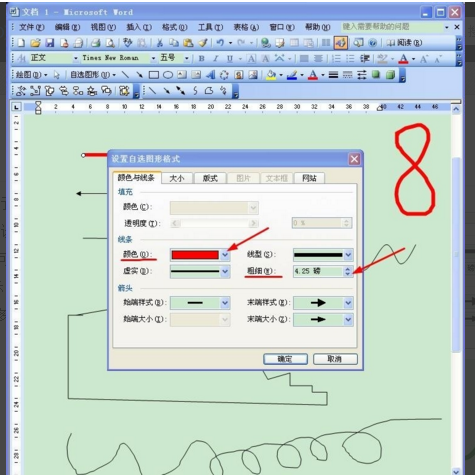

6,花完图形之后还可以对它进行进一步的加工,双击画好的图形,弹出“设置自选图形格式”窗口——”颜色与线条“可以进行设置图形的颜色,粗细,如图8所示。这些简单的图形,经过加工之后好看很多,如图9所示。
怎么在WORD中找出绘图工具
材料/工具:word2010

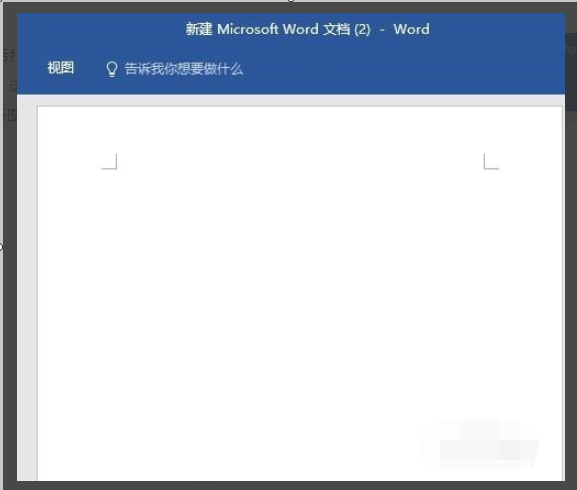

1、新建一个word文档,然后打开,接着可以看到一个空白的word文档,这时候能在这里进行文字编辑,也可以进行图案绘画,直接点击文本即可。

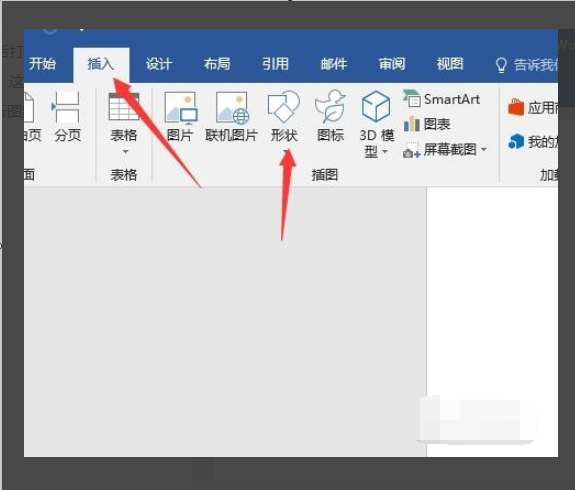

2、接着选择导航栏中的插入,然后选择形状,这时候能看到这里有非常多的形状,直接在这里进行编辑即可。

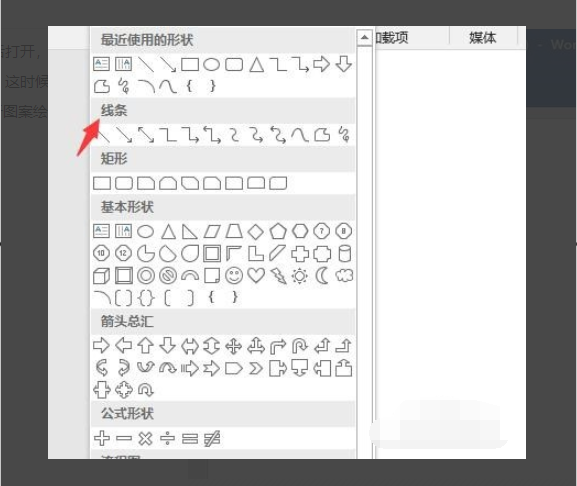

3、使用线条,线条是最开始时使用的,因此可以利用线条进行一些基本形状的绘画,是很重要的,也能让图形绘画得非常好,这是很容易操作的。

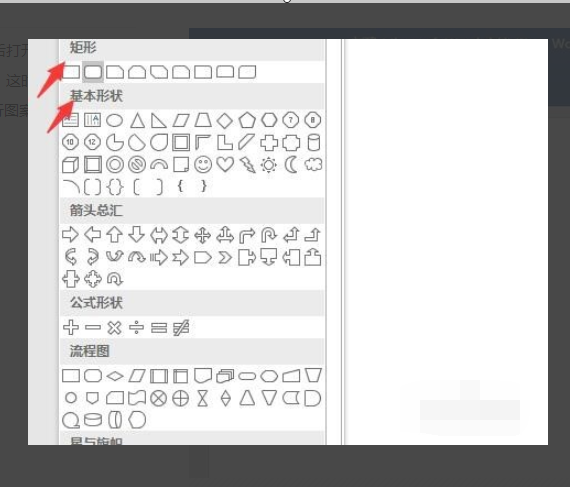

4、点击矩形和基本形状。接着直接点击矩形和基本形状,这时候能插入自己选择的图形,在这里可以看到非常多的图案,自己也能根据自己的需求进行绘画。

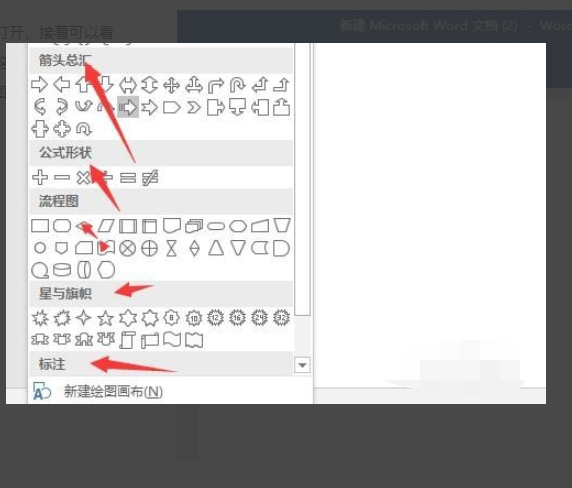

5、点击插入箭头、公式形状和流程图。接着在这里选择插入一些基本的形状,能看到这些形状都是非常好用的,根据自己实际的需要进行设计,也是非常好的。
6、绘画出自己想要的形状来。
如何在word上绘制简单图形

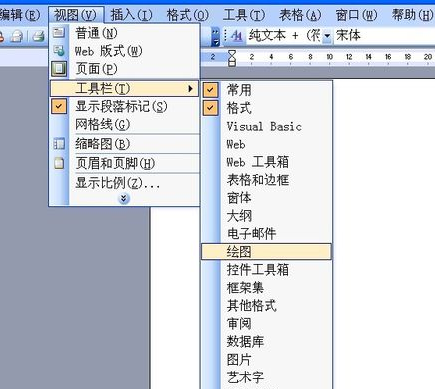

1打开一个word文档, 点击“视图”菜单,执行“工具栏”命令,从中找到“绘图”工具,如下 图所示。
2.勾选“绘图”命令后,一般在状态栏上方出现绘图工具栏。
3.点击“自选图形”按钮从菜单中选择需要绘制的图形。

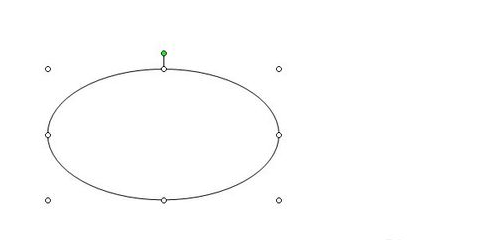

4.比如可以点击椭圆工具在空白处绘制一个椭圆;

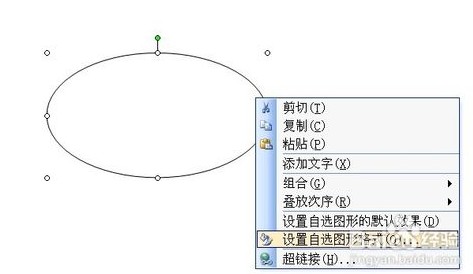

5.选中椭圆图形,右击, 点击“设置自选图形格式”,可以对图形的颜色,线条颜色,等进行相应的设置。
word上制图如何变成一个图表
在图表上选中要增加曲线的柱状图,右键--编辑数据源--新增一个数据系列(系列名称随便,数据源选择和刚才的柱状图一样),完成后在图表上会多出一个和之前的柱状图一样的柱状图,选中这个新增的柱状图,右键--更改图表类型,选择曲线就OK了。
基本就是这样,注意看提示操作就行。
希望回答对你有帮助,如果有疑问,请继续“”
答题不易,互相理解,您的采纳是我前进的动力,感谢您。
在word里面怎么打开绘图工具栏
要调用出word文档的绘图工具栏,首先你得点击插入——形状,选个形状,点住左键拖动画一个形状,然后选中那个形状,上面就会出现有绘图工具栏了
word制图是怎么制作的
方法/步骤

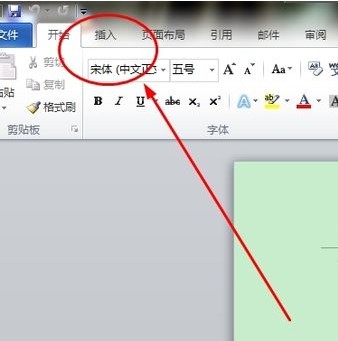

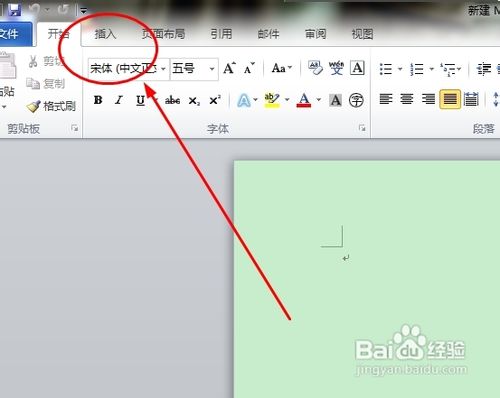

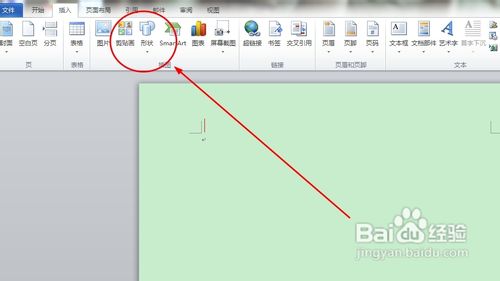

第一步,打开需要编辑的word文档,选择插入工具。
插入工具在word的菜单栏中,也可以进行右击调用出来。在插入中我们可以对word文档进行很多编辑,插入也是我们在使用word是最常用的一个工具。

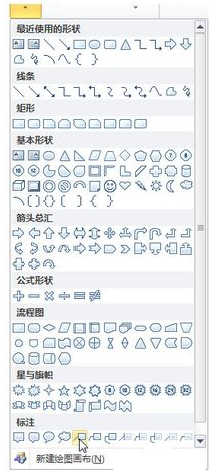

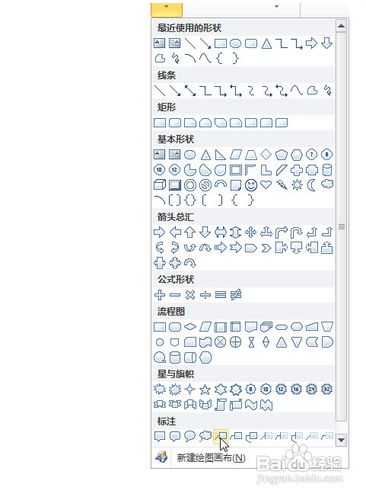

第二步,选择形状工具,在下拉列表中选择新建绘图画布工具。
在点击形状后会出现很多的选项,这时只需点击最后一个即可,因为我们需要自己进行形状的绘画,那么就要新建一个画布来进行绘画。

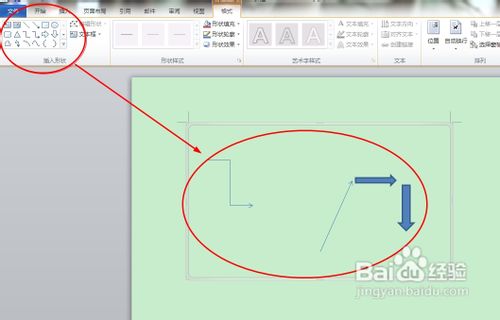

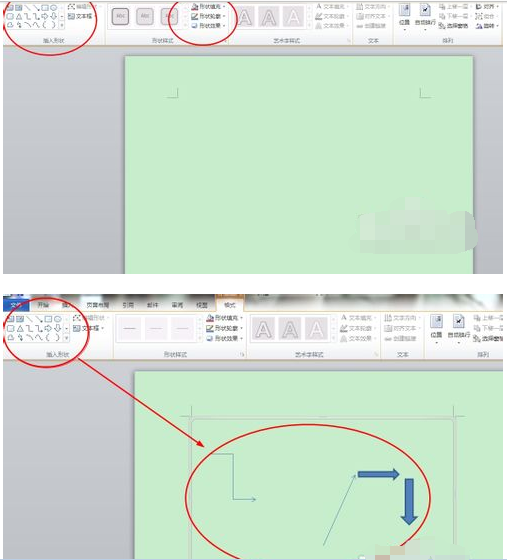

第三步,在新建的画布上进行画图即可。

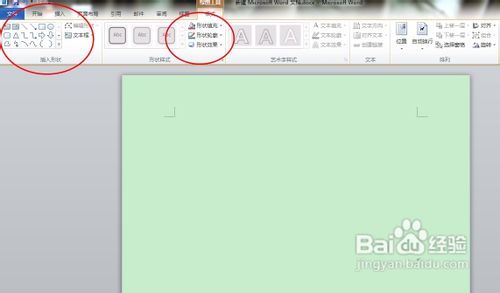

在进入画布后,在菜单栏的第一个位置会出现一个工具栏,里面放有各种已经为我们准备好的工具,我们只要点击相应的工具即可使用它进行图像的绘画。
第四步,画布大小的调整。

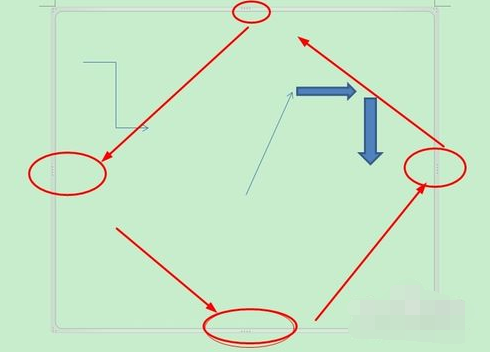

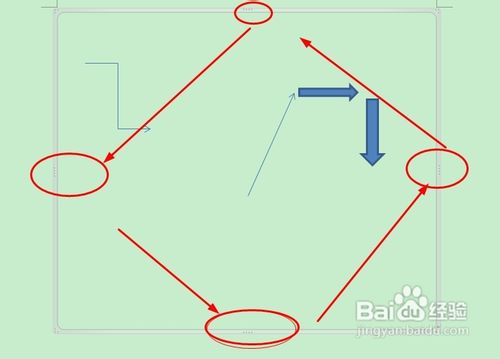

我们新建的画布并不是固定的,我们可以根据自己的需要进行调整。调整的方法点击四条边上的控制点即可进行调整,点击其他位置是没有用的。如图:
第五步,绘制各种不同的形状及颜色的使用。

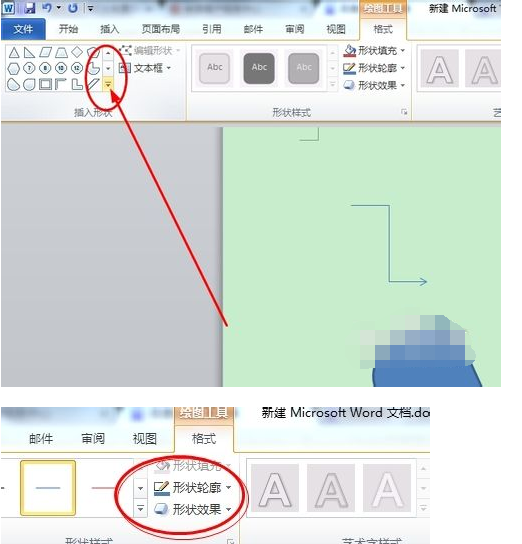

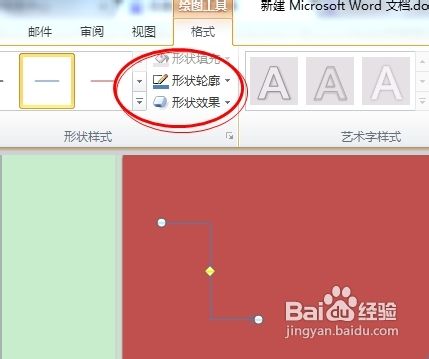

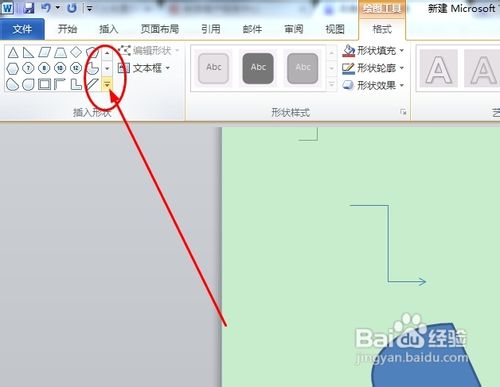

在左上角的工具中点击边框上的下拉列表即可调用各种word自带的图形,在中间位置的颜色花画板中我们可以对话好的图形进行上色。
6
第六步,对绘制的图形添加特效。

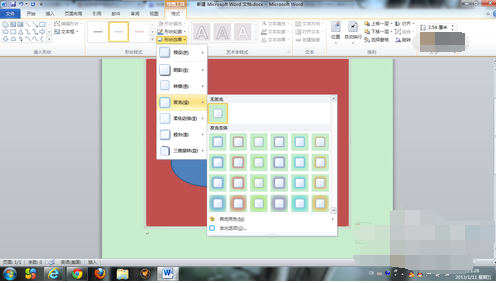

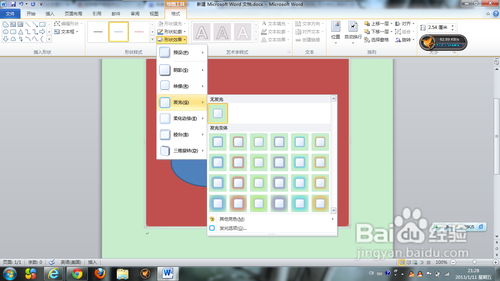

我们在绘制玩图形后图形一般都是平面图形,没有什么效果,我们可以使用word中自带的工具为其添加特效,像阴影、发光等效果,使我们绘制的图形更美观。
